- 產品描述
- 產品推薦
- CAD下載
- 物理參數計算
| 工業鋁型材專用地腳角件： | |||
| 用途：工業鋁型材專用地腳角件主要應用于型材支架的地腳支撐，分為左右兩種規格，主要與T型螺栓與法蘭螺母進行組合使用，與地面連接選用膨脹螺栓即可； | |||
|
|||
|

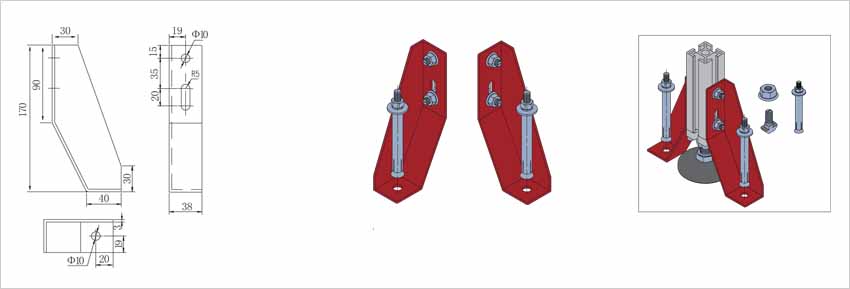

（工業鋁型材專用地腳角件安裝示意圖）
|
|||
|
地腳角件產品規格
|
|||
|
產品名稱
|
材質
|
顏色
|
訂貨編號
|
|
地腳角件
|
碳鋼（表面噴涂）
|
黑色
|
CE-DJ40
|
| 地腳安裝角件產品特點：地腳角件是根據工業鋁型材產品結構而開發的一款適用于型材地腳支撐固定的連接件，適用于40系列框架型材；安裝便捷，但相對于鍍鋅底座來講，強度稍低一些。 | |||
APAS工業鋁型材簡易選型表： |
|
| 說明： | |
|
I. 圖中共有六個參數值： 變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm) |
|
|
II.可通過參數中的任意三個，查出另一個參
舉例：選用APAS-8-4080W鋁型材， |
|
鋁型材簡易選型表_08_fVdkzq.jpg)
|
|
鋁型材簡易選型表_05.jpg)
鋁型材簡易選型表_07.jpg)
鋁型材簡易選型表_09.jpg)
APAS工業鋁型材受力變形量計算： |
||
| 在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。 | ||
|
m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度 E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量 |
題-1_06.jpg) 題-1_07.jpg)
|
|
| * 靜載荷狀態下的鋁型材變形量計算： | ||
題-1_10_2Ems8N.jpg "鋁型材受力變形計算公式1") 題-1_11_8mDxMa.jpg "鋁型材受力變形計算公式2") 題-1_12_2d5LOb.jpg "鋁型材受力變形計算公式3")
|
||
| * 無載荷狀態下的鋁型材變形量計算： | ||
題-1_16_Ul2z39.jpg "鋁型材受力變形計算公式14") 題-1_17_DyIAeq.jpg "鋁型材受力變形計算公式5") 題-1_18_p9XyBu.jpg "鋁型材受力變形計算公式6")
|
||
| * 鋁型材最大允許彎曲應力：σmax<200N/m3 | ||
題-1_22_S1PCX4.jpg "鋁型材受力變形計算公式7") 題-1_23_zv2ckh.jpg "鋁型材受力變形計算公式8") 題-1_24_MtLwWT.jpg "鋁型材受力變形計算公式9")
|
||
|
* 計算舉例： 選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐 |
||
題-1_26_ocUFpl.jpg "鋁型材受力變形計算公式10") 題-1_27_aSkOwH.jpg "鋁型材受力變形計算公式11")
|
||
