- 產品描述
- 加工工藝
- 工業鋁材
- 配件推薦
- 物理參數計算
品應用_Vcvohk.png){kind=small}
|
||
| 4545-2N180工業鋁型材產品主要應用于鋁型材安全防護圍欄及機床|導軌防護罩等產品的設計組裝，兩側凹槽用于安裝圍欄網片或有機玻璃板，平滑表面裸露于表面，整體外觀平整美觀，結合不同規格鋁型材配件可實現多種形式的連接方式，達到快速組裝的效果，別與工程師對于產品結構的充分發揮。 | ||
鋁型材圖片.jpg "4545-2N180工業鋁型材")
|
|
|
|
4545-2N180輕型工業鋁型材圖片
|

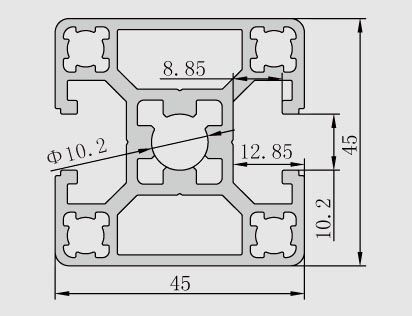

4545-2N180輕型工業鋁型材參數
|
|
品參數_bUtp0X.png){kind=small}
|
|||||||
|
鋁型材型號
|
材質
|
重量
|
慣性矩
|
慣性矩
|
彎矩
|
彎矩
|
訂貨編號
|
|
profile
|
material
|
weight
|
Ix(cm4)
|
Iy(cm4)
|
Wx(cm3)
|
Wy(cm3)
|
order.NO.
|
|
45×45-2N180
|
鋁AL（6063-T5）
|
2.45kg/m
|
19.08
|
17.46
|
8.49
|
7.76
|
P10-4545-2N180
|
|
|||||||
| 產品推薦：鋁型材工作臺 鋁型材貨架 扶梯檢修平臺 安全防護圍欄 工業鋁型材框架 | |||||||
APAS工業鋁型材簡易選型表： |
|
| 說明： | |
|
I. 圖中共有六個參數值： 變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm) |
|
|
II.可通過參數中的任意三個，查出另一個參
舉例：選用APAS-8-4080W鋁型材， |
|
鋁型材簡易選型表_08_fVdkzq.jpg)
|
|
鋁型材簡易選型表_05.jpg)
鋁型材簡易選型表_07.jpg)
鋁型材簡易選型表_09.jpg)
APAS工業鋁型材受力變形量計算： |
||
| 在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。 | ||
|
m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度 E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量 |
題-1_06.jpg) 題-1_07.jpg)
|
|
| * 靜載荷狀態下的鋁型材變形量計算： | ||
題-1_10_2Ems8N.jpg "鋁型材受力變形計算公式1") 題-1_11_8mDxMa.jpg "鋁型材受力變形計算公式2") 題-1_12_2d5LOb.jpg "鋁型材受力變形計算公式3")
|
||
| * 無載荷狀態下的鋁型材變形量計算： | ||
題-1_16_Ul2z39.jpg "鋁型材受力變形計算公式14") 題-1_17_DyIAeq.jpg "鋁型材受力變形計算公式5") 題-1_18_p9XyBu.jpg "鋁型材受力變形計算公式6")
|
||
| * 鋁型材最大允許彎曲應力：σmax<200N/m3 | ||
題-1_22_S1PCX4.jpg "鋁型材受力變形計算公式7") 題-1_23_zv2ckh.jpg "鋁型材受力變形計算公式8") 題-1_24_MtLwWT.jpg "鋁型材受力變形計算公式9")
|
||
|
* 計算舉例： 選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐 |
||
題-1_26_ocUFpl.jpg "鋁型材受力變形計算公式10") 題-1_27_aSkOwH.jpg "鋁型材受力變形計算公式11")
|
||
